半导体芯片制造对环境与设备要求极高，刻蚀、清洗、晶圆传输等工序，长期面临高能等离子冲刷、静电积聚、高纯洁净、强化学腐蚀等极端工况。设备配件一旦出现粉尘析出、离子污染、涂层老化剥落，直接造成晶圆报废、良率下滑。齐耐润针对半导体严苛制程标准，定制高纯防静电耐等离子特氟龙涂层方案，精准解决传统涂层短板，已稳定配套多家半导体设备企业批量量产。

一、项目核心痛点

客户主营半导体刻蚀、清洗设备精密零部件，涵盖腔体内衬、晶圆治具、真空传动件、高纯流体配件等。原有裸金属及普通涂层存在三大核心问题，严重制约制程精度：

1. 洁净度不足：普通涂层杂质含量高，易掉粉、金属离子析出超标，极易污染晶圆，影响精密芯片制程；

2. 静电风险突出：常规特氟龙绝缘性极强，易积聚静电，瞬时放电会击穿精密芯片、损坏设备元器件；

3. 不耐等离子轰击：刻蚀、去胶工序的高能等离子持续冲刷，普通涂层快速粉化、开裂、脱落，设备维保频次高、停机成本大。

二、定制化特氟龙涂层解决方案

结合半导体G5级洁净标准与极端工况，我们采用进口高纯PFA/PTFE防静电改性配方，搭配专属无尘喷涂工艺，实现多重性能突破：

1. 超高洁净度，杜绝离子污染

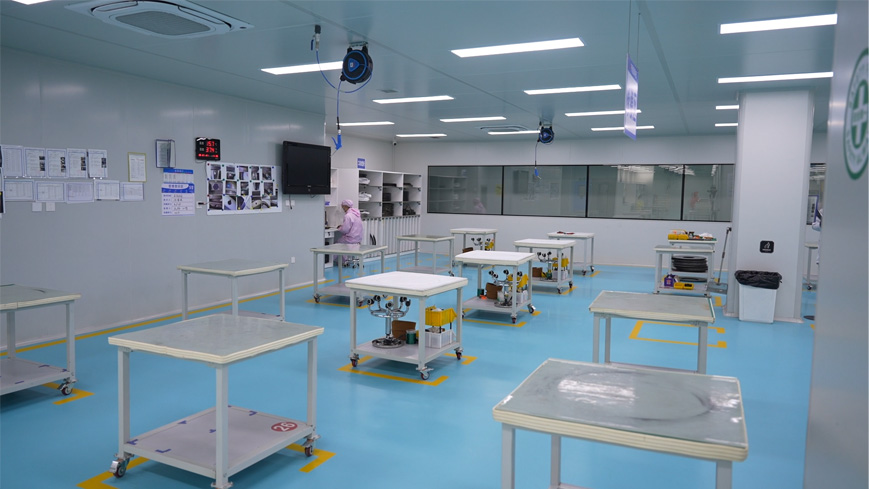

采用99.999%高纯氟料，无硅油、无杂质添加，全程百级无尘车间生产。涂层致密无针孔、不掉粉、不脱落，金属离子总含量低于1ppb，可满足光刻、晶圆加工等高纯制程要求。同时表面光滑不挂光刻胶、化学残留，有效减少设备清洗频次。

2. 可控防静电，规避ESD损伤

通过精准改性工艺，打破普通特氟龙高绝缘弊端，将表面电阻稳定控制在10?~10?Ω，可快速导出静电、消除电荷积聚，杜绝高压放电击穿芯片、吸附粉尘的问题，适配全静电敏感型半导体工序。

3. 耐等离子冲刷，长效抗老化

涂层C-F化学键结构稳定，可耐受氧、氯、四氟化碳等各类高能等离子持续轰击，冲刷磨损率极低。长期工况下不粉化、不开裂、不剥离，大幅延长设备腔体、精密配件使用寿命。

4. 强耐腐蚀，宽温工况稳定

可长期耐受氢氟酸、光刻剥离液、SC1/SC2清洗液等湿电子化学品腐蚀，无溶胀、无脱落。适配-200℃~260℃宽温区间，真空、冷热循环工况下性能稳定不变形。

三、核心适配喷涂部件

腔体类：刻蚀机、沉积设备、等离子清洗机腔体内衬及配件

传输类：晶圆机械手、末端执行器、真空传输治具、精密定位夹具

流体类：高纯药液管道、阀门、喷淋头、防腐泵体、计量配件

四、半导体专属品控工艺

针对半导体高验收标准，搭建专属闭环品控体系，杜绝污染与性能缺陷：独立无尘专属产线，多品类分区作业，避免交叉污染；采用多级脱脂+超纯水清洗+无尘烘干精密前处理；薄喷多层工艺保障膜厚均匀，不影响精密配件装配公差；数字化梯度烧结，稳定涂层性能；出厂全项检测洁净度、离子析出、防静电、耐等离子、耐腐蚀指标，可提供完整检测报告。

五、落地应用成效

方案批量落地后，客户设备综合性能大幅升级：制程微粒污染率显著降低，晶圆良率稳步提升；彻底杜绝静电击穿风险；配件耐蚀、耐等离子寿命提升3倍以上，设备维保频次降低60%，有效压缩运维成本，顺利通过终端半导体厂商审厂验收。

半导体高端涂层的核心，是洁净、稳定、零污染、零风险。齐耐润凭借高纯配方、无尘生产、全链路专项品控，为半导体精密设备提供长效防护方案，支持样品打样、定制化开发与批量量产，适配各类高端半导体制程需求。
